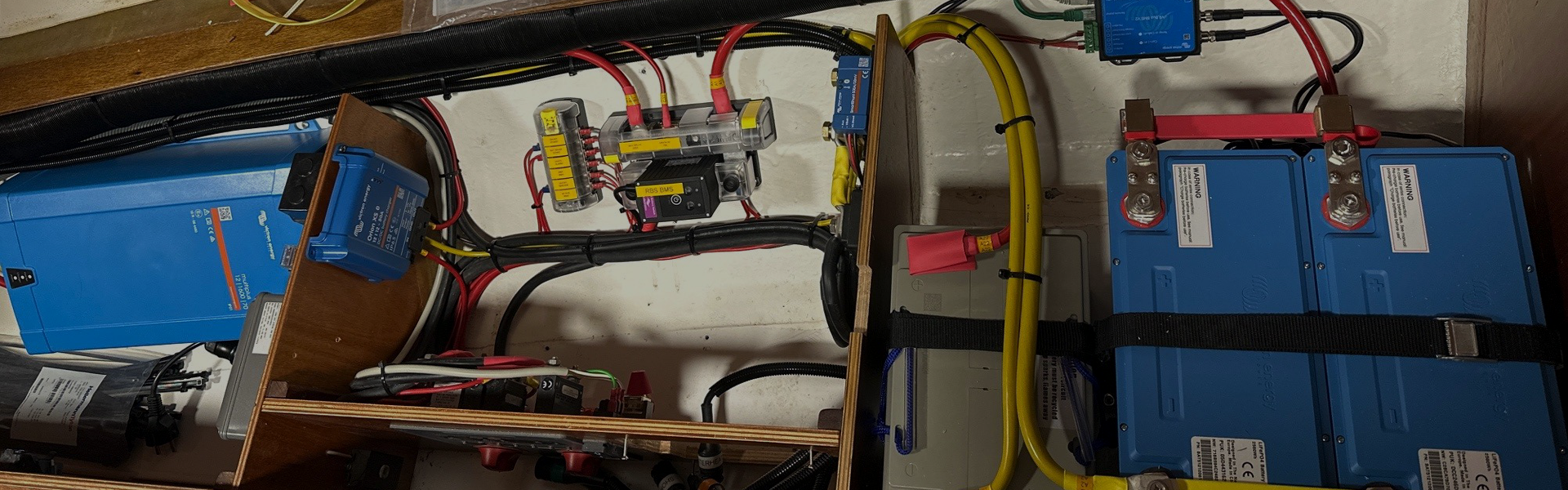

Vikten av ett pålitligt elsystem ombord

Ett elsystem ombord är mer än bara ett sätt att driva utrustning – det är en förutsättning för säkerhet, komfort och funktionalitet, särskilt under längre resor eller i tuffare förhållanden. Från navigationsinstrument och belysning till kylskåp och laddning av elektronik är strömförsörjningen avgörande för att båten ska fungera som en trygg bas.

Att bygga ett effektivt och säkert elsystem kräver att man tänker igenom alla delar: rätt batteribank, laddningskällor, strömfördelning, kabeldimensionering och skydd. Varje komponent har en viktig roll att spela, och valet av produkter måste baseras på båtens specifika behov och användningsområden.

Den här guiden är utformad för att ge dig djupgående information om varje aspekt av strömförsörjning ombord, så att du kan fatta informerade beslut oavsett om du installerar ett nytt system eller förbättrar ett befintligt.



1. Batteribank: Grunden för ditt elsystem

Vad är batteribanken och varför är den viktig?

Batteribanken fungerar som energireserv och är avgörande för att driva all elektrisk utrustning ombord när landström eller generator inte är tillgänglig. Att välja rätt batteribank och dimensionera den korrekt är det första steget för att bygga ett hållbart elsystem.

A. Batterityper: Vilka alternativ finns det?

Beroende på budget, energibehov och viktkrav finns flera typer av batterier att välja mellan:

1. Bly-syra batterier:
• AGM (Absorbed Glass Mat):
  AGM-batterier är en uppgradering från traditionella blybatterier och har högre kapacitet och bättre tålighet.
• Fördelar: Prisvärda, robusta och underhållsfria. Klarar höga strömförbrukare bra.
• Nackdelar: Har lägre energitäthet än litium och är känsliga för djupurladdning.
• Passar för: Mindre system eller båtar med måttliga energibehov där kostnadseffektivitet är prioriterad.
• GEL-batterier:
  GEL-batterier är designade för långsamma urladdningar och klarar cyklisk användning bättre än AGM.
• Fördelar: Högre livslängd än AGM och bra för laster med jämn förbrukning.
• Nackdelar: Dyrare än AGM och laddar långsammare.
• Passar för: Medelstora båtar eller system med längre drifttider.
2. Litiumjärnfosfat (LiFePO₄):
   Denna batterityp är den mest avancerade och används alltmer i marina applikationer tack vare dess många fördelar:
• Fördelar:
• Upp till 5000 laddningscykler.
• Hög energitäthet och mycket låg vikt.
• Klarar djupurladdningar och laddar snabbt.
• Längre livslängd och hög effektivitet.
• Nackdelar:
• Högt inköpspris.
• Kräver avancerad batterihantering (Battery Management System, BMS) för att fungera säkert.
• Passar för:
• Större båtar, långfärdsseglare eller system med höga krav på vikt och prestanda.

B. Hur dimensionerar du en batteribank?

Batteribankens storlek avgör hur länge du kan driva din båt utan att ladda, och dimensioneringen är baserad på din dagliga energiförbrukning.

1. Beräkning av energibehov:
   Gör en lista över alla elektriska förbrukare ombord, deras effektbehov (W) och genomsnittliga dagliga användningstid (h). Multiplicera W med h för att få förbrukningen i Wh (wattimmar).
• Exempel:
• Navigationsljus: 10W x 12h = 120Wh.
• Kylskåp: 60W x 10h = 600Wh.
• LED-belysning: 5 lampor x 10W x 5h = 250Wh.
• Total daglig förbrukning: 970Wh.
2. Anpassa batterikapacitet till förbrukningen:
   Batteribankens storlek beror på vilken typ av batterier du använder:
• AGM/GEL: Endast 50 % av kapaciteten är användbar för att undvika djupurladdning.
• Beräkning: 970Wh x 2 = 1940Wh ≈ 160Ah vid 12V.
• Litium: Upp till 90 % av kapaciteten kan användas.
• Beräkning: 970Wh x 1,1 = 1067Wh ≈ 90Ah vid 12V.
3. Fler batteribanker:
   För större båtar kan det vara fördelaktigt att ha separata batteribanker för olika funktioner, t.ex. startbatteri, förbrukningsbatteri och navigationsutrustning.

C. Underhåll och livslängd

1. Laddningsprofiler:
   Batterier måste laddas med rätt spänning och ström för att maximera livslängden. Victron-laddare erbjuder adaptiva laddningsprofiler som anpassar sig till batteritypen.
2. Temperaturhantering:
   Batterier påverkas negativt av extrem värme eller kyla. Installera batterierna i en välventilerad miljö och använd temperatursensorer vid behov.





Här är punkt 2: Laddningskällor fullständigt och detaljerat, inklusive alla viktiga aspekter från tidigare versioner och de förslag du gett. Denna version inkluderar landström, solenergi, generatorer och deras optimering i ett balanserat system, samt skydd och integrering med andra komponenter.

2. Laddningskällor: Säker och flexibel energiförsörjning

Ett robust laddningssystem ombord kombinerar flera energikällor för att möta olika behov under varierande förhållanden. Här går vi igenom de viktigaste laddningskällorna: landström, solenergi och generatorer, samt hur de kan optimeras och skyddas för att garantera säker och effektiv drift.

A. Landström

1. Enkla batteriladdare för mindre system

Victron Blue Smart-laddare är idealiska för mindre båtar eller system med låg energiförbrukning:

• Modeller: Blue Smart IP22 (upp till 30A) och IP65 (upp till 25A).
• Egenskaper:
• Anpassningsbara laddningsprofiler för olika batterityper, inklusive litium.
• Bluetooth-övervakning via VictronConnect för att justera laddningsparametrar och se status i realtid.
• Skydd mot överhettning, kortslutning och polvändning.
• Passar för: Mindre båtar, reservladdning eller som komplement till generator och solpaneler.

2. Avancerade laddare/invertrar för större system

För medelstora till stora system erbjuder Victron MultiPlus och Quattro en kombinerad lösning med laddare och inverter:

• MultiPlus: En AC-ingång (t.ex. landström eller generator).
• Quattro: Två AC-ingångar, vilket möjliggör flexibel växling mellan generator och landström.
• Egenskaper:
• Laddningskapacitet upp till 120A, beroende på modell.
• Adaptiv laddning optimerar laddningsprofiler för olika batterityper.
• Sömlös växling mellan AC- och DC-laster utan avbrott.
• Passar för: System som kräver både DC- och AC-laddning, med behov av kontinuerlig drift för AC-laster.

3. Skydd vid landström

• Isolationstransformatorer:
• Skapar en elektrisk isolering mellan båten och landströmsnätet, vilket eliminerar galvaniska strömmar och skyddar båten mot spänningsvariationer och elektriska störningar.
• Victron-modeller: Kapaciteter från 2000W till 7000W, med vissa modeller som möjliggör spänningsväxling mellan 120V och 230V.
• Passar för: Båtar som ofta ansluter till landströmsnät i olika hamnar.
• Galvaniska isolatorer:
• Blockerar låga galvaniska strömmar för att skydda mot korrosion i skrovet och metallkomponenter.
• Mindre skydd än isolationstransformatorer, men ett prisvärt alternativ för mindre båtar.

B. Solenergi

Solenergi är en viktig komponent i moderna laddningssystem, särskilt för segelbåtar och långfärdsbåtar som ofta är borta från landström.

1. Typer av solpaneler

• Monokristallina paneler:
• Högre effektivitet och bättre prestanda i svagt ljus.
• Passar för: Båtar med begränsad monteringsyta.
• Polykristallina paneler:
• Lägger till kostnadseffektivitet, men något lägre effektivitet.
• Passar för: Större båtar med gott om plats för paneler.

2. MPPT-laddningsregulatorer

Victrons MPPT-regulatorer maximerar energiuttaget från solpanelerna:

• Modeller: SmartSolar (med Bluetooth) och BlueSolar.
• Funktion: Anpassar panelens spänning och ström till batteribankens behov för att nå maximal effektpunkt.
• Passar för: Alla batterityper, inklusive litium.

3. Dimensionering av solenergi

• Beräkna kapaciteten utifrån ditt dagliga energibehov och genomsnittliga soltimmar:
• Exempel:
• Dagligt energibehov: 970Wh.
• Soltimmar: 5h/dag.
• Nödvändig panelkapacitet: 970Wh ÷ 5h = 200W.

C. Generatorer

Generatorer är en snabb och kraftfull laddningskälla, särskilt vid hög energiförbrukning eller dåligt väder.

1. Skiljereläer: Cyrix-serien

• Funktion: Cyrix-reläer kopplar ihop start- och servicebatterier när spänningen når en viss nivå och isolerar dem vid låg spänning.
• Fördelar:
• Ingen energiförlust under laddning.
• Enkel installation utan behov av konfiguration.
• Begränsningar:
• Ingen anpassad laddningsprofil, vilket gör dem mindre lämpliga för litiumbatterier.

2. DC-DC-laddare: Orion-Tr Smart

• Funktion: Tar inkommande spänning från generatorn och omvandlar den till en exakt laddningsprofil för servicebatterier.
• Fördelar:
• Nödvändig för litiumbatterier och system med olika batterityper eller spänningar.
• Justerbar utgångsspänning och Bluetooth-övervakning.
• Nackdelar:
• Mindre effektiv än skiljereläer på grund av energiförlust under konvertering.

3. Generatorer med inverter/laddare

• MultiPlus och Quattro: Kan användas för att optimera generatorladdning genom att hantera laddningsprofiler och samtidigt driva AC-laster.
• Exempel: En 5kW generator kan ladda en 500Ah batteribank via en Quattro och samtidigt driva AC-laster som kylskåp eller luftkonditionering.

D. Kombinera laddningskällor för ett balanserat system

Ett balanserat system använder flera laddningskällor för att optimera effektiviteten och säkerställa att du alltid har tillgång till energi.

1. Solenergi för baslast:
   Solpaneler kan ta hand om kontinuerliga laster som kylskåp och belysning under dagen.
2. Generator för hög belastning:
   Generatorer används bäst för att snabbt fylla på batteribanken, särskilt vid högre energibehov som vattenkokare eller elektriska vinschar.
3. Landström som backup:
   När båten är i hamn används landström för att ladda batterier långsamt och driva AC-laster utan att slita på generatorn.





3. Strömfördelning och skydd: Säkerställ säker och effektiv drift

Strömfördelning och skydd är avgörande för att säkerställa att båtens elsystem fungerar säkert och effektivt. Med rätt komponenter och design kan du skydda systemet från överbelastning, kortslutningar och elektriska risker samtidigt som det blir enkelt att underhålla och övervaka.

A. Strömfördelning: Effektiv hantering av kraft

Strömfördelningen organiserar energiflödet från batteribanken och laddningskällor till olika förbrukare. Ett bra system säkerställer att rätt ström når rätt plats utan spänningsfall eller risk för överhettning.

1. DC-strömfördelning

DC-systemet är kärnan i båtens elsystem och driver det mesta av den elektriska utrustningen, inklusive navigationsljus, pumpar och kylskåp.

• Victron Lynx-serien:
  Ett modulärt och flexibelt system för DC-distribution, designat för att hantera komplexa system med flera laster och högre strömkrav.
• Lynx Power In: Tar in huvudström från batteribanken.
• Lynx Distributor: Fördelar ström till olika laster och inkluderar säkringar för varje krets samt visuell övervakning av deras status.
• Lynx Shunt VE.Can: En avancerad shunt som mäter ström och spänning och skickar data till Victron övervakningsenheter, såsom Cerbo GX.
• Enklare alternativ:
  För mindre system eller enklare installationer kan du använda kopplingsplintar från tillverkare som BEP Marine eller Blue Sea Systems. Dessa erbjuder:
• Praktiska lösningar för att ansluta och fördela ström.
• Lättåtkomliga anslutningar utan avancerad integrering.
• Passar för båtar med färre laster eller lägre strömkrav.

2. AC-strömfördelning

AC-system används främst på båtar med större laster eller behov av hushållsström för utrustning som vattenkokare, mikrovågsugnar eller luftkonditionering.

• AC-paneler och distribution:
• Samlar och fördelar strömmen från inverter/laddare eller landström till olika AC-laster.
• Utrustade med jordfelsbrytare (RCD) och automatsäkringar för att skydda mot kortslutningar och överbelastningar.
• Inverter/laddare som central punkt:
  Victron MultiPlus och Quattro kan hantera både AC- och DC-strömfördelning genom att kombinera laddare och inverter i en och samma enhet.

B. Säkringar och brytare: Systemets säkerhetsnät

Säkringar och brytare skyddar systemet från överström, kortslutning och potentiella brandrisker. De är kritiska för både säkerheten och driftssäkerheten.

1. Säkringar

Säkringar används för att skydda kablar och utrustning mot skador från överström.

• Typer av säkringar:
• ANL-säkringar: För högströmsapplikationer som mellan batteribanken och inverter/laddare. Kapacitet: 50A–750A.
• MIDI-säkringar: För mellanstora laster som pumpar och kylskåp. Kapacitet: 30A–200A.
• Mega-säkringar: För mellanstora till stora system, inklusive huvudströmskretsar. Kapacitet: 100A–500A.
• Blade-säkringar: Används för mindre laster som belysning och navigationsutrustning. Kapacitet: 1A–30A.
• Hur väljer man rätt säkring?

1.                                      Matcha säkringen till strömstyrkan i kretsen: Säkringen bör vara dimensionerad till 125–150 % av kabelns strömkapacitet.

2.                                      Placera säkringar nära strömkällor, såsom batteribank, för att skydda hela kabeln.

2. Brytare

Brytare används för att manuellt eller automatiskt isolera laster och skydda mot överström.

• Manuella brytare:
• Används för att koppla bort ström till hela eller delar av systemet vid service eller nödsituationer.
• Exempel: Blue Sea Systems huvudbrytare för batteribanker.
• Automatiska brytare:
• Återställs automatiskt efter överbelastning.
• Används ofta för kritiska system, såsom generatorladdning och elektriska vinschar.

C. Skydd: Förbättra elsystemets säkerhet

Förutom säkringar och brytare är det viktigt att inkludera specialiserade skyddskomponenter som förhindrar elektriska risker och korrosion.

1. Skydd mot elektriska risker

• Jordfelsbrytare (RCD):
• Skyddar mot elektriska stötar genom att bryta strömmen vid läckströmmar.
• Ett krav i alla moderna AC-system.
• Automatiska överföringsbrytare (ATS):
• Snabb växling mellan generator och landström utan att påverka känslig elektronik.
• Exempel: Victron Filax 2.

2. Korrosionsskydd

Galvanisk korrosion är en vanlig utmaning i marina miljöer där elektriska strömmar kan skada skrovet och metallkomponenter.

• Galvaniska isolatorer:
• Blockerar små galvaniska strömmar från landströmsnätet.
• Passar för: Mindre båtar eller båtar som ansluter till välunderhållna landströmsnät.
• Isolationstransformatorer:
• Fullständig elektrisk isolering från landströmsnätet.
• Skyddar mot galvanisk korrosion, spänningsvariationer och elektriska störningar.
• Exempel: Victron Isolation Transformers (2000W–7000W).



4. Batteriövervakning och systemkontroll: Få full kontroll över din energianvändning

Batteriövervakning och systemkontroll är avgörande för att optimera båtens elsystem och maximera batteribankens livslängd. Med rätt övervakningslösningar kan du enkelt övervaka strömförbrukning, laddningsstatus och identifiera potentiella problem innan de påverkar systemet.

A. Vad är batteriövervakning och varför är det viktigt?

Batteriövervakning handlar om att hålla koll på batteribankens status i realtid, inklusive:

• Spänning (V): Hur mycket energi som är tillgänglig.
• Ström (A): Hur mycket energi som förbrukas eller laddas.
• Förbrukade Ah: Energi som dragits från batteriet sedan senaste fulla laddning.
• Återstående kapacitet (%): Uppskattning av hur mycket energi som finns kvar baserat på aktuella förbrukningsmönster.

Fördelar med batteriövervakning:

1. Förhindra djupurladdning som kan skada batterierna.
2. Optimera laddningscykler för längre livslängd.
3. Identifiera energikrävande förbrukare.
4. Förenkla felsökning vid driftstörningar.

B. Batteriövervakare från Victron Energy

1. BMV-700-serien

BMV-700-serien är högprecisionsövervakare designade för alla batterityper.

• BMV-712 Smart:
• Har inbyggd Bluetooth för övervakning via VictronConnect.
• Visar detaljer som återstående kapacitet (%), spänning och ström direkt på en display eller i appen.
• Perfekt för system där både fysisk display och appbaserad övervakning behövs.
• BMV-702:
• Har möjlighet att övervaka en extra spänning, t.ex. startbatteriet, för att ge en mer omfattande bild av systemet.

Fördelar:

• Enkel att installera och konfigurera.
• Noggrann mätning av batteristatus och energiflöden.
• Passar alla batterityper, inklusive litium.

2. SmartShunt

SmartShunt är en minimalistisk lösning för batteriövervakning som fungerar utan en fysisk display.

• Egenskaper:
• Integreras helt med VictronConnect via Bluetooth.
• Samma funktionalitet som BMV-712 men utan en extern skärm.
• Kompakt och enkel att installera.
• Passar för:
• Modernare system där appbaserad övervakning föredras.
• Utrymmesbegränsade installationer.

3. Val mellan BMV och SmartShunt

• BMV-serien:
• Fysiskt användargränssnitt (display) och appintegration.
• Perfekt för användare som vill ha snabb tillgång till data utan att använda en telefon.
• SmartShunt:
• Minimalistisk design utan display.
• Perfekt för båtar där utrymme eller enkelhet prioriteras.

C. Systemkontroll: Centraliserad hantering

Systemkontroll handlar om att övervaka och styra hela elsystemet från en central punkt. Victron Energy erbjuder avancerade lösningar för att ge dig full kontroll över alla aspekter av systemet.

1. Cerbo GX

Cerbo GX är hjärtat i Victron Energy's övervakningslösningar och fungerar som en kommunikationscentral:

• Egenskaper:
• Samlar data från alla anslutna Victron-enheter (t.ex. MultiPlus, SmartSolar, BMV).
• Gör det möjligt att övervaka och styra systemet i realtid.
• Kan användas med GX Touch-display eller via VRM Portal för fjärrövervakning.
• Funktioner:
• Visa energiflöden i realtid.
• Hantera laddningsprofiler för olika batterityper.
• Utföra felsökning och optimera systemet.

2. GX Touch-skärm

GX Touch är en pekskärm som kopplas till Cerbo GX för att ge en lokal visuell översikt över systemets status:

• Storlekar: Finns i 5" och 7" versioner.
• Passar för: Användare som vill ha snabb åtkomst till data utan att behöva använda en mobil eller dator.

3. VRM Portal

VRM (Victron Remote Management) är Victrons molnbaserade övervakningsplattform:

• Funktioner:
• Fjärrövervakning av systemet från vilken plats som helst.
• Skapa rapporter om energiförbrukning och laddningshistorik.
• Skicka varningar vid problem, såsom låg batterispänning eller överbelastning.
• Passar för: Båtar som används för långa resor eller där ägaren vill kunna övervaka systemet från land.

D. Hur övervakning optimerar systemet

Att integrera batteriövervakning och systemkontroll förbättrar inte bara säkerheten utan också effektiviteten i elsystemet. Här är några exempel på hur detta gör skillnad:

1. Automatisk varning vid låg batterispänning: Förhindrar djupurladdning och skyddar batterierna.
2. Spårning av laddningscykler: Hjälper dig att förstå hur ofta du laddar batterierna och identifiera förbättringsmöjligheter.
3. Övervakning av sol- och generatorladdning: Ger en klar bild av hur mycket energi varje källa bidrar med.



5. Kabeldimensionering: Säkerställ säkerhet och effektivitet

Rätt kabeldimensionering är en av de viktigaste faktorerna för att skapa ett säkert och effektivt elsystem ombord. Felaktigt dimensionerade kablar kan leda till spänningsfall, överhettning och i värsta fall brand. Den här delen går igenom allt du behöver veta för att välja rätt kablar och förstå deras betydelse.

A. Varför är kabeldimensionering viktig?

Kablar transporterar energi från batterier och laddningskällor till förbrukare. Om kabeln inte är rätt dimensionerad för strömstyrkan och längden kan följande problem uppstå:

1. Spänningsfall: När kabeln är för tunn för den ström som går genom den minskar spänningen vid förbrukaren, vilket kan orsaka funktionsproblem.
2. Överhettning: En för liten kabel kan bli överhettad, vilket ökar risken för brand.
3. Effektförlust: Energi slösas bort som värme i kabeln, vilket minskar systemets effektivitet.

B. Hur dimensionerar du kablar korrekt?

För att dimensionera en kabel måste du ta hänsyn till följande:

1. Strömstyrka (A):
• Mängden ström som kabeln måste hantera. Beräknas baserat på förbrukarens effektbehov (W) och systemets spänning (V):
• Formel: Strömstyrka (A) = Effekt (W) ÷ Spänning (V).
• Exempel: En förbrukare som drar 120W i ett 12V-system kräver 120 ÷ 12 = 10A.
2. Kabellängd (m):
• Längden på kabeln påverkar motståndet och därmed spänningsfallet. Ju längre kabel, desto större diameter behövs.
• Längden räknas som dubbel sträcka: Från strömkällan till förbrukaren och tillbaka.
3. Tillåtet spänningsfall (%):
• I marina system är ett spänningsfall på max 3 % vanligtvis accepterat. För känsliga laster, som navigationsutrustning, kan det krävas ännu lägre spänningsfall.
4. Material:
• Tennbelagd koppar: Rekommenderas för marina miljöer eftersom det är korrosionsbeständigt och har låg resistans.
• Aluminiumkablar: Billigare men mindre effektiva och svårare att installera.

C. Användning av dimensioneringsverktyg

För att förenkla dimensioneringen kan du använda guider och verktyg som Victron's "Wiring Unlimited"-handbok eller kabeldimensioneringstabeller.

Exempel: Dimensionering av en kabel

• Förutsättningar:
• Strömstyrka: 50A.
• Kabellängd: 10 meter (fram och tillbaka = 20 meter).
• Tillåtet spänningsfall: 3 %.
• Beräkning: Enligt dimensioneringstabeller krävs en kabel med en tvärsnittsarea på minst 25 mm².

D. Kabeldimensionering för olika applikationer

1. Huvudströmskablar

• Krav:
• Hanterar hög ström mellan batteribanken och stora förbrukare som inverter/laddare.
• Typiskt strömområde: 50A–300A.
• Rekommenderad kabel:
• 35–95 mm² beroende på strömstyrka och längd.

2. Laster med medelhög ström

• Krav:
• Exempel: Kylskåp, pumpar och belysning.
• Typiskt strömområde: 10A–50A.
• Rekommenderad kabel:
• 6–25 mm² beroende på avstånd.

3. Små laster

• Krav:
• Exempel: LED-belysning, USB-laddare och små navigationsenheter.
• Typiskt strömområde: 1A–10A.
• Rekommenderad kabel:
• 0,75–4 mm² beroende på avstånd.

E. Installation av kablar

1. Skydda kablarna:
• Använd kabelrännor eller skyddshöljen för att förhindra mekanisk skada och minimera korrosionsrisk.
2. Fäst kablar ordentligt:
• Kabelklämmor bör placeras med jämna mellanrum för att undvika vibrationer och slitage.
3. Undvik skarpa böjningar:
• Kablar ska dras i mjuka kurvor för att förhindra skador på isoleringen.



6. Systemövervakning: Kontrollera hela systemet från en central punkt

Systemövervakning är en kritisk del av ett modernt elsystem ombord. Med rätt övervakningslösningar kan du inte bara få en realtidsbild av energiflöden och batteristatus, utan även styra och optimera systemets funktionalitet. Det ger trygghet och förbättrar systemets effektivitet.

A. Vad är systemövervakning?

Systemövervakning innebär att samla in data från alla viktiga komponenter i elsystemet och visa det i ett tydligt gränssnitt, antingen lokalt eller på distans. Detta inkluderar:

• Batteristatus (kapacitet, spänning, laddningsstatus).
• Laddningskällors prestanda (generator, solpaneler, landström).
• Energiförbrukning för olika laster.
• Larm och varningar för avvikelser i systemet.

Fördelar med systemövervakning:

1. Förenklad felsökning vid driftstörningar.
2. Möjlighet att optimera energianvändningen.
3. Ökad säkerhet genom varningar för problem som låg batterispänning eller överbelastning.
4. Fjärrstyrning och övervakning via internet.

B. Victrons lösningar för systemövervakning

1. Cerbo GX: Systemets hjärna

Cerbo GX är en central enhet som kommunicerar med alla Victron-komponenter i systemet och samlar in data.

• Funktioner:
• Kopplar samman enheter som MultiPlus/Quattro, SmartSolar, BMV-övervakare och Orion-Tr DC-DC-laddare.
• Visar realtidsdata om energiflöden, batteristatus och laddningskällor.
• Kan konfigureras för att optimera laddningsprofiler och styra reläer för olika funktioner.
• Används med GX Touch-skärm eller via VRM Portal.
• Kompatibilitet:
  Cerbo GX fungerar med både Victron-enheter och tredjepartskomponenter som temperaturgivare, tankmätare och AC-sensorer.

2. GX Touch: Enkel lokal kontroll

GX Touch är en pekskärm som ansluts till Cerbo GX och ger användaren en översikt av systemet direkt ombord.

• Egenskaper:
• Tydlig display för realtidsdata om batterier, laddning och förbrukning.
• Finns i storlekar på 5" och 7".
• Designad för enkel montering i instrumentpaneler.
• Passar för:
• Användare som vill ha en enkel lokal kontrollpunkt utan att behöva använda mobil eller dator.

3. VRM Portal: Fjärrövervakning och rapportering

VRM (Victron Remote Management) är en molnbaserad plattform som gör det möjligt att övervaka och styra systemet från vilken plats som helst med en internetanslutning.

• Funktioner:
• Visa realtidsdata och historik för energiflöden, laddning och förbrukning.
• Skapa anpassade rapporter om energianvändning och systemstatus.
• Skicka varningar vid problem, såsom låg batterispänning eller överbelastning.
• Tillgängligt via webbläsare eller VRM-appen.
• Fördelar:
• Perfekt för fjärrövervakning av båtar som används för långfärder eller charter.
• Ger full kontroll och trygghet även när du inte är ombord.

4. Smart relästyrning och automatisering

Med hjälp av Cerbo GX kan du programmera reläer för att automatisera funktioner i systemet:

• Exempel på automatisering:
• Slå av icke-kritiska laster när batteriet når en låg spänning.
• Starta en generator automatiskt när batteriet behöver laddas.
• Växla mellan olika laddningskällor beroende på tillgänglighet och behov.

C. Kompletterande systemfunktioner

1. Tank- och temperaturmätning

Cerbo GX kan integreras med sensorer för att övervaka:

• Tanknivåer: För bränsle, färskvatten och gråvatten.
• Temperatur: För batteribanker, motorer eller andra kritiska komponenter.

2. AC-sensorer

• Används för att övervaka AC-laddning och förbrukning.
• Perfekt för att förstå hur mycket energi som används från landström eller generator.

D. Exempel på systemkonfigurationer

1. Mindre båtar med grundläggande behov

• Komponenter:
• SmartShunt eller BMV-712 för batteriövervakning.
• GX Touch för lokal kontroll av energiflöden.
• Användning:
• Enkel kontroll och övervakning av batteribank och laddningskällor.

2. Medelstora båtar med fler laster

• Komponenter:
• Cerbo GX som central övervakningsenhet.
• GX Touch 5" för lokal styrning.
• VRM Portal för fjärrövervakning.
• Användning:
• Hantera flera laddningskällor (landström, solenergi, generator) och övervaka kritiska laster som kylskåp och navigationsutrustning.

3. Stora båtar och långfärdsbåtar

• Komponenter:
• Cerbo GX för avancerad övervakning och styrning.
• GX Touch 7" för tydlig visning av systemstatus.
• VRM Portal för fjärrövervakning.
• AC-sensorer för att övervaka landström och generatorprestanda.
• Användning:
• Maximera systemets effektivitet och få fullständig kontroll över alla energiflöden.
• Programmera reläer för att automatisera kritiska funktioner, såsom generatorstart eller belastningshantering.



7. Skyddskomponenter: Förbättra säkerheten i ditt elsystem

Skyddskomponenter är avgörande för att säkerställa att båtens elsystem fungerar säkert och pålitligt. Dessa enheter skyddar mot problem som kortslutningar, galvanisk korrosion och spänningsvariationer. Här går vi igenom de viktigaste skydden och förklarar dem på ett lättförståeligt sätt.

A. Vad är en Automatisk Överföringsbrytare (ATS)?

En Automatisk Överföringsbrytare (ATS) växlar automatiskt mellan olika strömkällor, exempelvis landström, generator och inverter. Detta gör att båtens elsystem alltid kan drivas utan att du manuellt behöver ändra något.

Hur fungerar ATS?

• Om du har landström inkopplad används den som primär strömkälla.
• Om landströmmen försvinner, exempelvis vid strömavbrott i hamnen, växlar ATS automatiskt till en annan källa, som generatorn eller en inverter.
• Växlingen sker snabbt för att minimera störningar för utrustningen, exempelvis kylskåp eller navigationssystem.

Finns det ATS i MultiPlus och Quattro?

Ja, Victron MultiPlus och Quattro har en inbyggd ATS-funktion. Det betyder att de automatiskt kan växla mellan landström och batterier eller generator utan att du behöver installera en separat brytare.

• MultiPlus: En AC-ingång, perfekt för system som behöver växla mellan landström och inverter.
• Quattro: Två AC-ingångar, vilket gör den idealisk för båtar som både använder landström och generator.

B. Andra viktiga skyddskomponenter

1. Galvaniska isolatorer

• Vad gör de?
  De blockerar små elektriska strömmar som kan orsaka korrosion på båtens skrov och metallkomponenter, t.ex. propeller och roder.
• När behövs de?
  Om du ofta ansluter till landström i hamnar med osäkra eller äldre elsystem.
• Ett enklare skydd: En galvanisk isolator är billig och enkel att installera.
• Rekommenderad produkt: Victron Galvanic Isolator VE-serien.

2. Isolationstransformatorer

• Vad gör de?
  De ger full elektrisk isolering mellan båten och landströmsnätet. Detta skyddar både mot galvanisk korrosion och spänningsvariationer som kan skada känslig utrustning.
• När behövs de?
  För båtar som ofta kopplar upp sig till varierande eller osäkra landströmsnät, särskilt i internationella hamnar.
• Rekommenderad produkt: Victron Isolation Transformers (2000W–7000W).

3. Jordfelsbrytare

• Vad gör de?
  En jordfelsbrytare bryter strömmen om den upptäcker att elektricitet läcker till jord. Detta skyddar mot elektriska stötar och är ett krav i moderna elsystem.
• När behövs de?
  I alla AC-system, särskilt om du har känslig utrustning eller arbetar med höga strömmar.
• Rekommenderad produkt: Blue Sea Systems AC-paneler med inbyggda jordfelsbrytare.



Sammanfattning: Bygg ett säkert och effektivt elsystem ombord

Ett välfungerande elsystem är grunden för både säkerhet och bekvämlighet ombord. Systemets hjärta är batteribanken, som måste dimensioneras för att möta båtens energibehov. AGM- och GEL-batterier erbjuder prisvärda och pålitliga alternativ för mindre system, medan litiumbatterier ger överlägsen prestanda, längre livslängd och snabbare laddning, vilket gör dem idealiska för moderna och avancerade installationer.

Laddningskällor som landström, solpaneler och generatorer bör integreras för att säkerställa att batterierna alltid är laddade. Landström är en stabil energikälla i hamn och kan skyddas med galvaniska isolatorer eller isolationstransformatorer för att undvika korrosion. Solpaneler ger tyst och miljövänlig energi, medan generatorer erbjuder snabb laddning under längre resor eller vid hög energiförbrukning. För smidig växling mellan strömkällor används MultiPlus eller Quattro från Victron, som har inbyggd automatisk överföringsbrytare (ATS).

Strömfördelning och skydd är avgörande för systemets säkerhet och funktionalitet. Modularitet, som Victron Lynx-serien, passar avancerade installationer, medan enklare lösningar som BEP och Blue Sea Systems kopplingsplintar är idealiska för mindre båtar. Säkringar och brytare skyddar systemet från kortslutningar och överbelastning, medan rätt kabeldimensionering förhindrar spänningsfall och överhettning. För att skydda mot elektriska störningar och galvanisk korrosion är isolationstransformatorer och galvaniska isolatorer viktiga komponenter.

Batteriövervakning och systemkontroll är centrala för att optimera drift och underhåll. Cerbo GX och SmartShunt från Victron ger full kontroll över energiflöden och systemets status, både lokalt och på distans via VRM Portal. Rätt val av komponenter, kombinerat med noggrann planering, ger ett säkert, hållbart och effektivt elsystem som klarar båtens krav i alla förhållanden.
